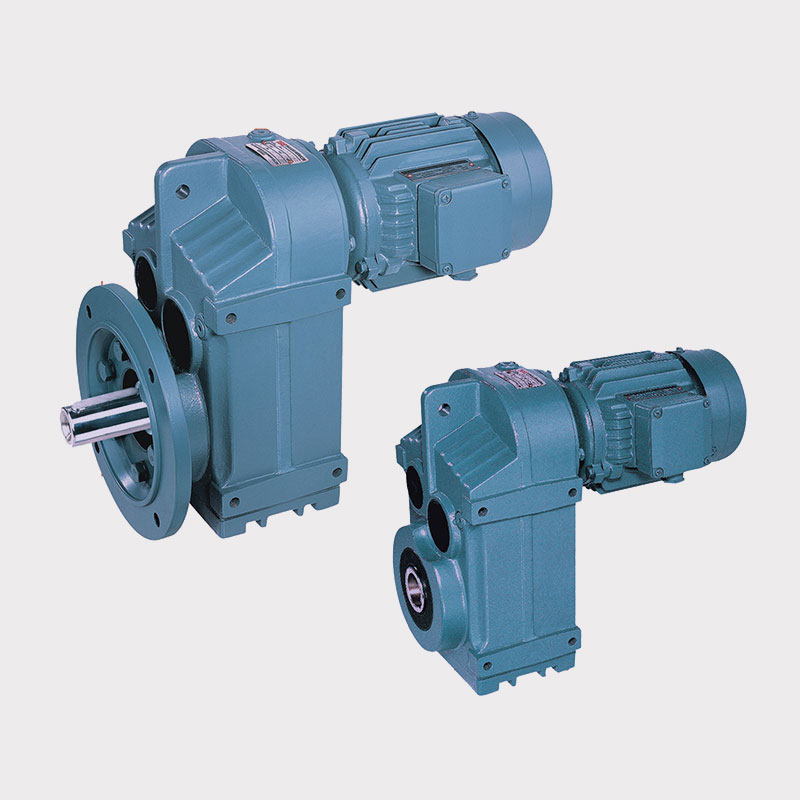

Serie P Il motore a carrello CA standard elicoidale parallelo è composto con ingranaggi a due stadi o in tre stadi. Ingresso
L'albero e l'albero di uscita sono paralleli.
Posizione di montaggio: montaggio a piedi, montaggio della flangia, montaggio dell'albero ecc.
Velocità di uscita: 0,06 ~ 374 giri / min
Coppia di uscita nominale: 2,8 ~ 19530 nm
Potenza del motore: 0,12 ~ 200 kW
Applicazione: attrezzature per i viaggi di gru, trasporto, metallurgia, mining,
Industria chimica, conservazione dell'acqua e idroelettrica, costruzione e luce
Industria, ecc.
| Rapporto | 3.77-22323 |
| Potenza di input | 0,12-200KW |
| Coppia di output | 2.8 ~ 19530n.M |
| Velocità di uscita | 0,06 ~ 374rpm |
| Tipo di montaggio | Montaggio del piede, montato con albero solido, flangia di uscita montata, cavo Albero montato, flangia B5 montata con albero cavo, montato con Albero cavo, flangia B14 montata con albero cavo, montato con foro scagliato, piede montato con disco di restringimento, albero cavo montato con braccio anti-torque. |
| Metodo di input | Ingresso flangia (AM), ingresso dell'albero (AD), ingresso del motore CA in linea o servo AQA motore |
| Rilascio di freni | Rilascio manuale HF (blocco nella posizione di rilascio del freno), HR-manual Rilascio (posizione di frenatura automatica) |
| Termistore | TF (Termistor Protection PTC Termisto) TH (Termistor Protection Bimetal Skotch) |
| Posizione di montaggio | M1, M2, M3, M4, M5, M6 |
| Tipo | P37-P157 |
| Albero di uscita Dis. | 25 mm, 30 mm, 35 mm, 40 mm, 50 mm, 60 mm, 70 mm, 90 mm, 110 mm, 120 mm |
| Materiale abitativo | HT200 ghisa ad alta resistenza da p37, 47, 57, 67, 77, 87 |
| Materiale abitativo | HT250 ghisa ad alta resistenza da P97 107, 137, 147, 157, 167, 187 |
| Tecnologia del trattamento termico | trattamento carbonitriding e indurimento |
| Efficienza | 92%-94% |
| Lubrificante | VG220 |
| Classe di protezione | Classe IP55, F. |
L'albero di ingresso e l'albero di uscita sono paralleli, facili da installare e mantenere.
La progettazione integrata di motore e riduttore, struttura compatta, occupa poco spazio.
Adottando materiale in acciaio in lega di alta qualità per produrre ingranaggi, dopo aver carbburiato il trattamento di tempra e macinazione, la superficie del dente ha un'alta durezza e una buona resistenza all'abrasione.
Ampia gamma di coppia di uscita per soddisfare diversi requisiti di carico.
L'efficienza di trasmissione del riduttore di velocità è elevata, fino a oltre il 95%.
Anche il motore è molto efficiente, l'efficienza operativa complessiva è elevata, risparmiando energia.
Il meshing elicoidale è liscio, a basso rumore, bassa vibrazione.
È adatto per occasioni che richiedono un funzionamento regolare, come attrezzature per la gru, macchinari di trasporto, ecc.
Parti chiave come ingranaggi e cuscinetti sono realizzate con materiali di alta qualità, lavorate con precisione e trattate con la vita.
I motori e i riduttori sono ragionevolmente progettati per ridurre l'usura di componenti e guasti.
